Artikelnummer 962269
Inhalt einer VE: 2
Gewicht in kg: 1,32
VE: 2 Stück

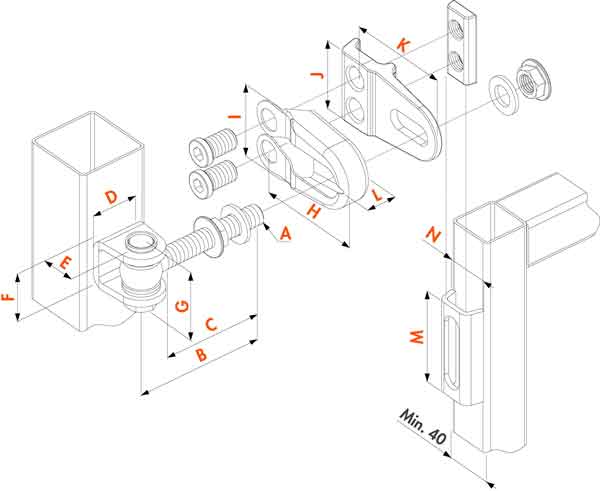

4-fach verstellbares Torband GBMU 4D SHIELD 16-B-110, feuerverzinkt. Durch Anti-Sabotage-Ausrüstung können Augenschraube und Bolzen nicht gelockert werden.
- Länge der Augenschraube (B): 110 mm
- Gewinde (A): M16
- Breite des Anschweißbügels (D): 40 mm
- Höhe des Anschweißbügels (F): 42 mm
- Länge der Grifflasche (K): 88 mm
Eig
enschaften/Merkmale:
- 180° verstellbar
- Belastbarkeit bis 200 kg
- 22 mm in der Höhe verstellbar
- links und rechts verwendbar
- Grifflasche feuerverzinkt
- Augenschraube & Bolzen feuerverzinkt
- für Vierkantprofile ab 40 mm
Alle LOCINOX-Torbänder sind passgenau einzustellen. Daher empfiehlt es sich, die angegebenen Einbau-Maße des Torbands bei der Planung zu berücksichtigen. Nachstehend finden Sie - passend zur Beispielskizze - die wichtigsten Angaben zu den Mindest- und Maximalabständen zwischen Tor und Pfosten für dieses Torband:
- B: min. 35 mm
- C: max. 115 mm
- D: ---
- E: min. 25 mm
Eine komplette Übersicht zu den wichtigsten Torbändern finden Sie im beigefügten PDF-Dokument.
ACHTUNG: Dieser Artikel wird nur in Einheiten zu je 2 Stück verkauft - bei einer Bestellung müssen entsprechend 2 Stück (oder ein mehrfaches davon) bestellt werden.
Weitere Details zu diesem Torband entnehmen Sie bitte der Montageanleitung des Herstellers.
Montageanleitung_Torband_GBMU 4D SHIELD.pdf
Hinweise_Mindestabstände_Tor_und_Pfosten.pdf
