Artikelnummer 964271
Gewicht in kg: 1,66

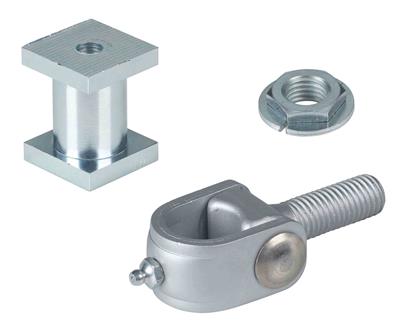

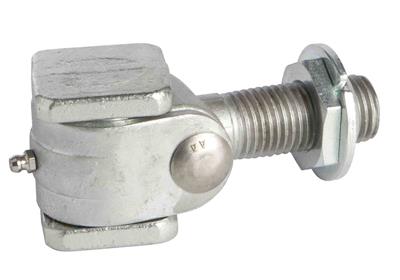

Feuerverzinktes Torband G-ORNA-LR-B-M27 mit Schmierstift und verstellbarer Mutter für Schmucktore, die qualitative Lösung für Schmucktore.
- Gewinde: M27
- Länge des Gewindes: 60 mm (B)
- Breite/Tiefe Einschweißplatten: 62 mm (E)
- verstellbare Mutter: Ø 53 mm (G), Länge 17,5 mm
- Bohrlochgröße: 38 mm (F)
Eig
enschaften/Merkmale:
- Einschweißteil in Stahl roh
- mit Edelstahl-Achse
- Belastbar bis 500 kg
- für Vierkantprofile 50 x 50 mm
Alle LOCINOX-Torbänder sind passgenau einzustellen. Daher empfiehlt es sich, die angegebenen Einbau-Maße des Torbands bei der Planung zu berücksichtigen. Nachstehend finden Sie - passend zur Beispielskizze - die wichtigsten Angaben zu den Mindest- und Maximalabständen zwischen Tor und Pfosten für dieses Torband:
- B: min. 32,5 mm
- C: max. 88 mm
- D: ---
- E: min. 46,5 mm
Eine komplette Übersicht zu den wichtigsten Torbändern finden Sie im beigefügten PDF-Dokument.
Hinweise_Mindestabstände_Tor_und_Pfosten.pdf
